高斯大孔強酸陽離子交換樹脂，適用于工業(yè)軟化應(yīng)用
杜邦A(yù)mberLite IRC200 Na離子交換樹脂是一款高效軟化樹脂，在多年的應(yīng)用中因性能可靠而在業(yè)界樹立了良好的聲譽。該樹脂交聯(lián)度高，因此具有出色的穩(wěn)定性，從而能夠很好地耐受化學(xué)氧化以及機械、熱或滲透應(yīng)力。
AmberLite™ IRC200 Na離子交換樹脂推薦用于高溫軟化、氫型運行或氨化運行凝結(jié)水精處理，以及其他涉及明顯氧化或高溫的系統(tǒng)。
舊型號：羅門哈斯AmberLite™ 200C Na
產(chǎn)品應(yīng)用：
工業(yè)軟化，特別適合處理下列幾種情況的水：
–高氧化劑含量
–運行水溫高
氫型運行或氨化運行凝結(jié)水精處理
高溫軟化
系統(tǒng)設(shè)計: 順流
包裝說明：25升/袋
技術(shù)參數(shù)：
|
AmberLite™ IRC200 Na |
|
|
物理性質(zhì) |
|
|
共聚物 |
苯乙烯 - 二乙烯苯 |
|
基體 |
大孔 |
|
類型 |
強酸陽離子 |
|
功能基團 |
磺酸基 |
|
物理形態(tài) |
灰色，不透明，球形顆粒 |
|
化學(xué)性質(zhì) |
|
|
出廠離子型態(tài) |
Na+ |
|
總交換容量 |
≥1.80 eq/L（Na+型） |
|
含水量 |
46.0-52.0% (Na+型) |
|
顆粒尺寸 |
|
|
粒徑 |
600-800μm |
|
均一系數(shù) |
≤ 1.6 |
|
< 300 μm |
≤ 0.5% |
|
> 1180 μm |
≤ 3.0% |
|
穩(wěn)定性 |
|
|
整球率 |
≥ 98% |
|
轉(zhuǎn)型膨脹率H+ →Na+ |
≤6% |
|
密度 |
|
|
濕真密度 |
1.24 g/mL |
|
濕視密度 |
800g/L |
|
|
|
|
建議運行條件 |
|
|
溫度范圍（Na+型） |
5 – 150°C（41 – 302°F） |
|
pH范圍 |
|
|
運行 |
1 – 14 |
|
穩(wěn)定 |
0-14 |
水力特點：

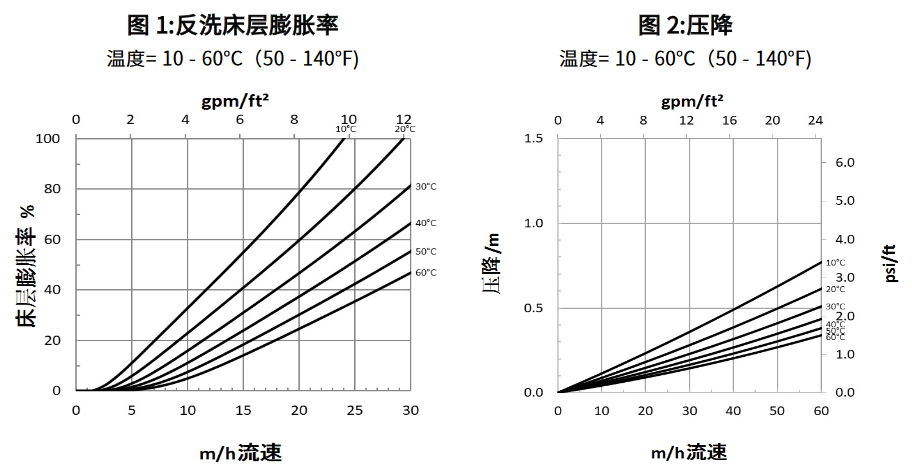

圖 1 為不同反洗流速和水溫下 杜邦A(yù)mberLite™ IRC200 Na 的估計床層膨脹率。
圖 2為不同運行流速和水溫下AmberLite™ IRC200 Na的估計床層壓降。如處理的是干凈
的水，這些壓降預(yù)期值能真實地反映樹脂床投運初始的情況。
注意事項：
1.儲存時如暫不使用，盡量不要打開樹脂包裝，樹脂包裝中含有一定的保護液，保護樹脂不被雜質(zhì)污染。
2.使用時應(yīng)避免與金屬(如鐵、銅等)油污、有機分子微生物、強氧化劑等雜質(zhì)接觸。
3.進水必須符合樹脂的要求，如果進水不能達到使用要求，會對樹脂造成不可逆的傷害。
4.樹脂使用過程中應(yīng)避免與鐵質(zhì)容器、強氧化劑、油和有機溶劑等接觸，這些物品可能會對樹脂造成污染、氧化等現(xiàn)象，影響樹脂的使用性能。
警告：氧化劑諸如硝酸在特定條件下能氧化有機離子交換樹脂。這可能導(dǎo)致輕微的樹脂降解直到劇烈的放熱反應(yīng)（爆炸）。在使用強氧化劑之前，請參考相關(guān)資料來處理這些材料。
服務(wù)保障：
藍膜出售所有羅門哈斯樹脂均為原裝正品，如有發(fā)現(xiàn)假冒偽劣產(chǎn)品，假一賠十。收件時請您與貨運人員當(dāng)面核對商品的數(shù)量、商品是否損壞等情況，如確認無誤則可簽收貨品，如發(fā)現(xiàn)數(shù)量不符、商品不符、商品損壞等可當(dāng)場聯(lián)系客服（根據(jù)實際情況協(xié)調(diào)處理）。
采購流程：
在線咨詢→選擇產(chǎn)品→確認下單→確認合同→付款→倉庫發(fā)貨→開票及售后服務(wù)→定期回訪
杜邦A(yù)mberLite™ IRC200 Na樹脂資料下載：>>點擊下載<<
本站只展示了部分羅門哈斯/杜邦樹脂產(chǎn)品，如需其他樹脂型號產(chǎn)品或相關(guān)產(chǎn)品信息可聯(lián)系在線客服，或直接聯(lián)系我們公司。
